2020年第一篇文章,年初忙着复习刷题一直没空去写东西,书看的越多感觉越技不如人,始终徘徊在小菜鸡的行列中,最近项目里正好有一个canvas的业务,突然又燃起了我一个ui前端的火种,记下了踩坑和思考。

踩坑

问题1:为什么在canvas上画图片模糊?

在canvas上绘制图片/文字的时候,我们设定canvas:375*667的宽高,会发现绘制出来的图片很模糊,感觉像是一张分辨率很差的图片,文字看起来也会有叠影。


注意:物理像素是指手机屏幕上显示的最小单元,而设备独立像素(逻辑像素)计算机设备中的一个点,css 中设置的像素指的就是该像素。

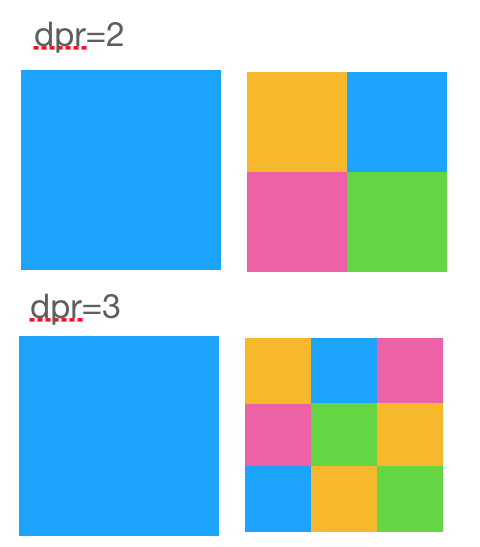

原因:在前端开发中我们知道一个属性叫devicePixelRatio(设备像素比),该属性决定了在渲染界面时会用几个(通常是2个)物理像素来渲染一个设备独立像素。

举个例,一张100*100像素大小的图片,在retina屏幕下,会用2个像素点去渲染图片的一个像素点,相当于图片放大了一倍,因此图片会变得模糊,这也是1px在retina 屏上变粗的原因。


解决: 将canvas-width和canvas-height都放大2倍,在通过style将canvas的显示width,height缩小2 倍.

例如:

1

<canvas></canvas>

问题2:如何处理px和rpx的转换?

rpx是小程序里特有的尺寸单位,可以根据屏幕的宽度进行自适应,而在iphone6/iphonex上,1rpx等于不同的px。所以很可能会导致在不同手机下,你的canvas展示不一致。

在绘制海报的之前,我们拿到的设计稿一般都是基于iphone6的2倍图。而且从上一个问题的解决,我们知道canvas的大小也是2倍的,所以我们可以直接量取2倍图的设计稿直接绘制canvas,而尺寸需要注意一下rpxtoPx.

1

2

3

4

5

6

7

8

9

10

11

12

13

/**



   * @param {*} rpx

   * @param {*} int  //是否变成整数

   factor =&gt; 0.5 //iphone6

   pixelRatio =&gt; 2 像素比

   */

toPx(rpx, int) {

    if (int) {

      return parseInt(rpx * this.factor * this.pixelRatio)

    }

    return rpx * this.factor * this.pixelRatio

  }

问题3:关于canvasContext.measureText计算纯数字的时候手机上为0

在小程序中提供this.ctx.measureText(text).width去计算文本的长度,但是如果你全数字 的话,你会发现该API永远都计算成0.所以,最后采用模拟measureText方法去计算文本长度。

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

measureText(text, fontSize = 10) {

    text = String(text)

    text = text.split('')

    let width = 0

    text.forEach(function(item) {

      if (/[a-zA-Z]/.test(item)) {

        width += 7

      else if (/[0-9]/.test(item)) {

        width += 5.5

      else if (/\./.test(item)) {

        width += 2.7

      else if (/-/.test(item)) {

        width += 3.25

      else if (/[\u4e00-\u9fa5]/.test(item)) { // 中文匹配

        width += 10

      else if (/\(|\)/.test(item)) {

        width += 3.73

      else if (/\s/.test(item)) {

        width += 2.5

      else if (/%/.test(item)) {

        width += 8

      else {

        width += 10

      }

    })

    return width * fontSize / 10

  }

问题4:如何保证一行字体的居中展示?多行呢?

字体的如果过长,会超出canvas画布,造成绘制难看,这个时候我们就应该让超出的部分变成...你可以设置一个width并且循环计算计算出文本的宽度,如果超出则利用substring截取后补充...即可。

1

2

3

4

5

6

7

8

9

10

let fillText=''

let width = 350

for (let i = 0; i = width) {

          if (line === lineNum) {

            if (i !== text.length - 1) {

              fillText = fillText.substring(0, fillText.length - 1) + '...'

            }

          }

          if (line <p>文字剧中展示计算公式:</p><p>居中在canvas中可以用(canvas的宽度-文字宽度)/2 + x (x为字体的x轴的推移)</p><pre class="brush:php;toolbar:false">let w = this.measureText(text, this.toPx(fontSize, true))

this.ctx.fillText(text, this.toPx((this.canvas.width - w) / 2 + x), this.toPx(y + (lineHeight || fontSize) * index))

问题5:在小程序中如何处理网络图?

关于在小程序里使用网络图片,比如cdn上的图片,是需要down到微信本地进行 LRU 管理,让后续绘制同样图片时,节省-时间。所以首先需要你在微信小程序的后台配置downloadFile合法域名,其次你可以在canvas绘制之前,最好提前去down图片,等待图片-好了,再开始绘制,以避免一些绘制失败的问题。

问题6:在 IDE 中可设置 base64 的图片数据进行绘制,但真机上无用?

先把 base64 转成 Uint8ClampedArray 格式。然后再通过 wx.canvasPutImageData(OBJECT, this) 绘制到画布上,然后把画布导出为图片。

问题6:如何画一个圆角图片?

问题7:关于wx.canvasToTempFilePath

使用 Canvas 绘图成功后,直接调用该方法生成图片,在IDE上没有问题,但在真机上会出现生成的图片不完整的情况,可以使用一个setTimeout来解决这个问题。

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

this.ctx.draw(false, () =&gt; {

        setTimeout(() =&gt; {

            Taro.canvasToTempFilePath({

              canvasId: 'canvasid',

              success: async(res) =&gt; {

                this.props.onSavePoster(res.tempFilePath)//回调事件

                // 清空画布

                this.ctx.clearRect(0, 0, canvas_width, canvas_height)

              },

              fail: (err) =&gt; {

                console.log(err)

              }

            }, this.$scope)

          }, time)

    })

问题8:关于canvasContext.font

fontsize 不能使用小数 如果设置 font 中字体大小部分包含小数,则会导致整个 font 设置无效。

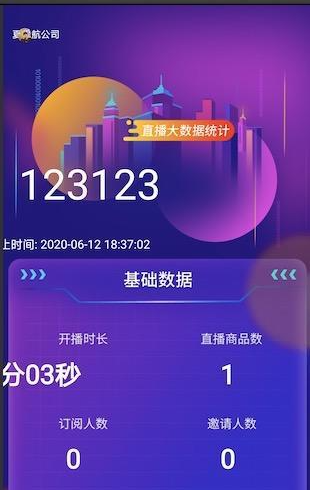

问题9:安卓下字体渲染错位?


这个问题出现在安卓手机上,ios表现正常。一开始看到这个问题,摸不着头脑,为什么有的正常居中有的却往前了很多。后面发现是安卓下this.ctx.setTextAlign(textAlign) 默认是为center,所以导致了错乱,改成left后就正常了。

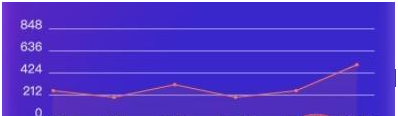

问题10:绘制一个折线图


利用canvas绘制一个简单的折线图,只需要利用lineTo和moveTo俩个API将点连接即可。利用createLinearGradient绘制阴影。

思考

思考1:用json配置表生成海报的局限

现在的海报生成只需要按照设计稿去量取尺寸就可以,但是量取的过程还是很繁琐的,在设计稿量不到的地方还需要手动微调一下。 后续还可以做一个web端使用拖拽的方式去完成设计稿的事情,自动生成json应用到小程序的海报上。

思考2:后端生成海报的局限

海报一开始是后端同学生成的,优点是不需要前端绘制时间,也不需要去踩微信API的坑,接口返回拿到url即可展示,但是在后端生成出来的效果不佳,毕竟这种工作更加前端一些。

思考3:前端生成海报的局限

前端生成海报的时候我发现耗时更长,包括图片的-本地而且还需要给安卓一个特意写一个setTimeout去确保绘制正常。各种兼容性问题、手机的dpr、安卓和ios等不间断彩蛋踩到你头秃~ 哈哈哈哈~

彩蛋

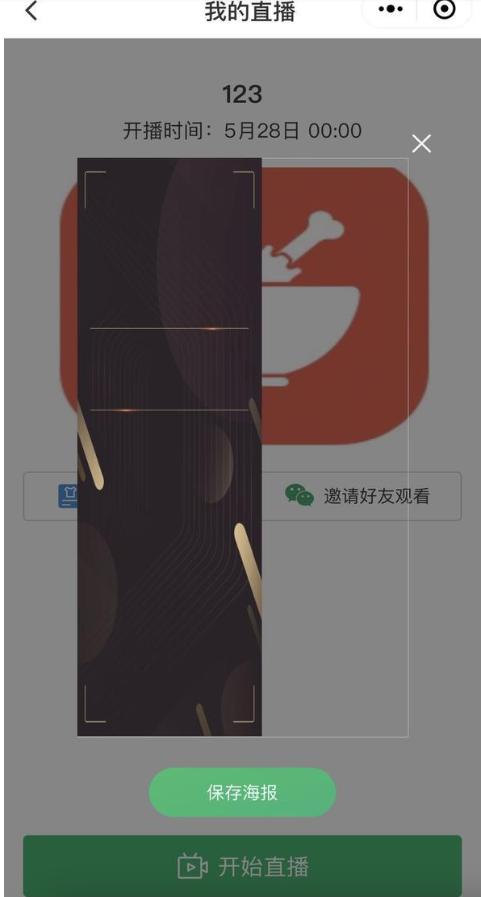

采用了最新的canvas-2d背景图确无法绘制全部?

在canvas开发的过程中,小程序里一直有一束微光提醒我。


我也试了试最新的canvas2d的api,的确同步了web端,写法也更流畅,在开发者工具中看是一切正常,跑在手机上则,只显示宽度的一半在各种机型下测试也是一样。


后面改成原始的canvas就又好了。。。具体原因也还没有在微信社区里找到,后续迭代升级的时候再研究吧。
